Измельчитель веток РУБИН-140 — это оборудование Российского производства для измельчения веток и отходов древесины.

Ножевой блок веткоруба РУБИН с восемью высокопрочными ножами затягивает заготовку и разрубает её на части длиной по 8-18см, производя уже готовое к использованию древесное топливо.

Наличие выходного бункера позволяет использовать для сбора «поленьев» мягкие и жесткие контейнеры различной конфигурации и размера.

Прочная конструкция веткоизмельчителя обладает высокой стойкостью к износу интенсивному использованию. Узловые механизмы отличаются надежностью и долговечностью, рассчитаны на продолжительный цикл функционирования.

Жесткая усиленная рама обеспечивает устойчивость измельчителя в процессе эксплуатации, оснащена пневмоколесами для удобства перемещения, поскольку машина отличается значительными габаритами и весом.

5 главных граней измельчителя веток РУБИН-140

Кликните по картинке, чтобы увеличить масштаб.

КАТАЛОГ ИЗМЕЛЬЧИТЕЛЯ ВЕТОК - ПРОИЗВОДСТВО РОССИЯ

УСТАНОВКА РУБИН-80

с электро или бензиновым двигателем (снята с производства)

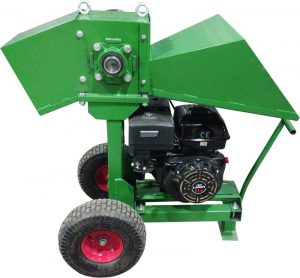

УСТАНОВКА РУБИН-140

с диз. или бензин. двигателем, с приводом от ВОМ трактора

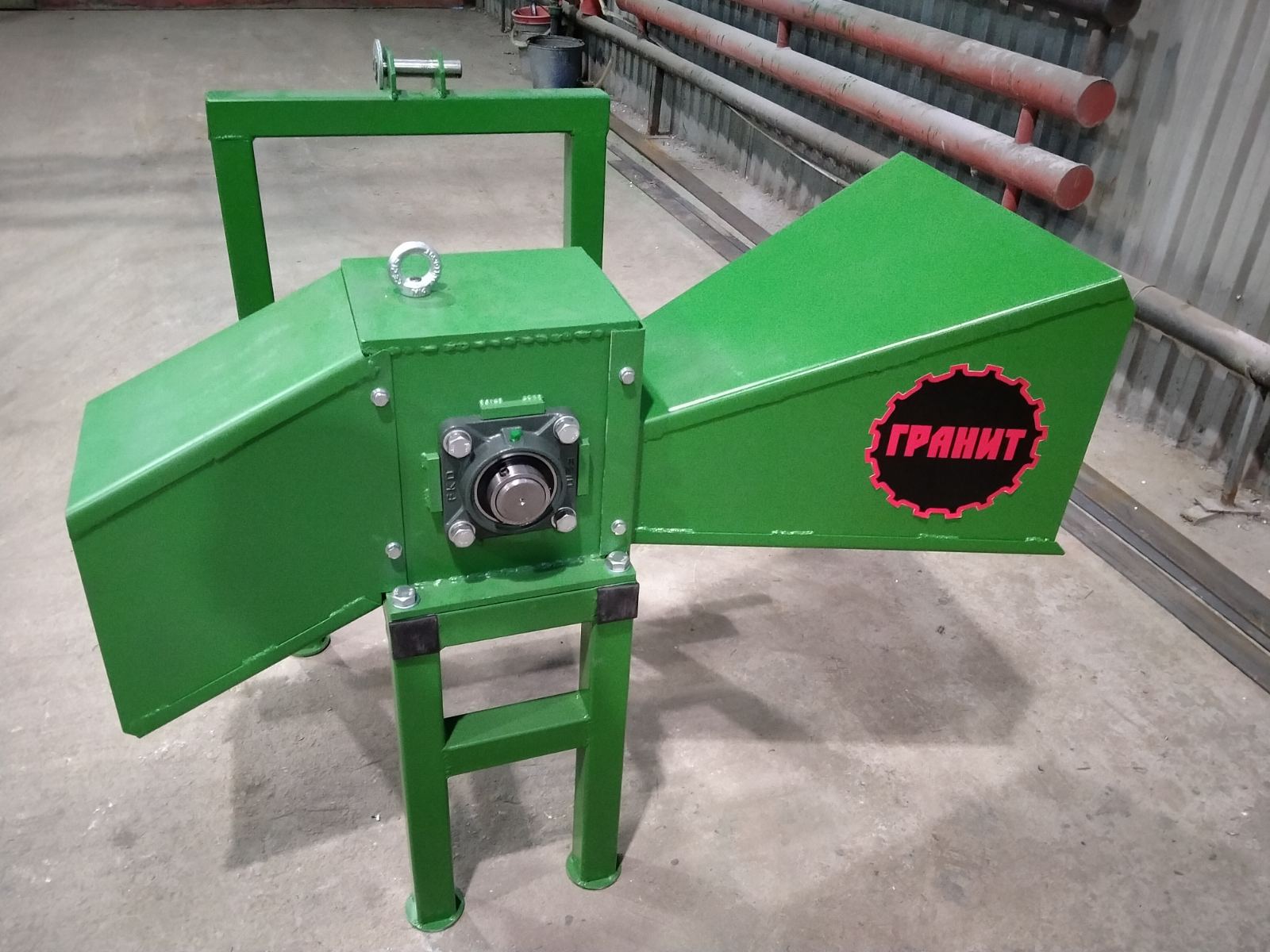

РЕЖУЩИЙ МОДУЛЬ

комбинированный — от ВОМ трактора и электро или бензо двигателя

РЕЖУЩИЙ
МОДУЛЬ

в комплекте с винтовым конусным дровоколом

КОМПЛЕКТ ШКИВОВ

Маховики диаметром
400мм
и 100мм

ВИДЕО РАБОТЫ РУБИН-140

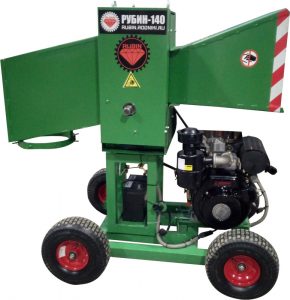

РУБИН-140 с дизельным двигателем в работе (новое видео)

Измельчитель веток РУБИН-140 с дизельным двигателем

Измельчитель веток РУБИН-140 с бензиновым двигателем

Режущий модуль РУБИН-140

ПРИНЦИП ДЕЙСТВИЯ

Существует несколько типов измельчителей древесины: молотковые, фрезерные, дисковые и 3-х валковые. Принцип действия и конструкция у этих агрегатов отличается друг от друга. Измельченная древесина после переработки на этих агрегатах имеет разную фракцию (размеры кусочков).

Измельчитель РУБИН — это измельчитель 3-х валковой конструкции. Он предназначен для переработки древесины диаметром до 12см в «поленья» длиной 6-18 см, затем фасуя сразу в тару (жесткую или мягкую) различной конфигурации и размера. Эта высокоэффективная машина способна в кратчайшие сроки решать непростую задачу переработки веток деревьев, кустов, древесных отходов, превратив их в полезный ресурс — топливо для отопительных печей, котлов или каминов.

Преимущества по сравнению с другими измельчителями (другого типа):

  1. Высокая производительность.
  2. Неприхотливость в работе.
  3. Устройство будет работать даже с тупыми ножами.

НАЗНАЧЕНИЕ

  1. Механизм установки РУБИН состоит рубин из 3-х валов (2 вала ножевые, 1 вал приводной), которые установлены в подшипниках качения на общей станине.
  2. На каждом ножевом валу по касательной расположены четыре ножа с угловым смещением 90о.
  3. Все валы кинематически связаны между собой зубчатой передачей.
  4. Расположение и вращение валов рассчитано таким образом, что лезвия ножей при вращении пересекаются в одной плоскости, но не цепляются друг за друга.
  5. При подаче древесина сама затягивается между валами, а встречно вращающиеся лезвия перерубают их на небольшие куски.
  6.  Дальше эти куски древесины по кожуху ссыпаются в овощные сетки, мешки или другую тару.
  7. Таким образом РУБИН не только перерубает но и одновременно фасует измельченную древесину.

Переработанные ветки установкой РУБИН-140

ПРЕИМУЩЕСТВО I.
НОЖИ

Ножи — являются одним из основных элементов веткоизмельчителя.

  1. Конструкция ножей веткоизмельчителя.
  2. Материал, используемый для изготовления деталей.
  3. Качество изготовления.

Подробная информация по пунктам 1-3.

1. Продуманная инженерами конструкция ножей измельчителя веток РУБИН:

А) Увеличенная толщина ножа до 14мм (у многих производителей 10мм) повышает не только прочность, но и массу ножа. Каждый нож рубильной установки  РУБИН-140 весит почти 3кг! Всем известно, что по закону физики сила удара зависит от массы и скорости. На практике люди давно заметили, что большим  и тяжёлым топором разрубить ветку легче, чем маленьким и лёгким. Поэтому мы и увеличили массу ножа для увеличения силы удара по древесине.

Б) Для БЕЗОПАСНОЙ эксплуатации регулировочные пазы в ножах выполнены с перемычками, а не сквозные. В случае ослабления затяжки крепёжных болтов ножи  такой конструкции при вращении не вылетают.

В) В торце ножа, противоположном режущей кромке, имеется два отверстия с резьбой.  В эти отверстия устанавливаются два болта. Это упрощает регулировку при установке ножей.

2. Ножи для дробильной установки РУБИН изготовлены из стали марки — 6ХС.

Многие производители измельчителей веток и древесины в качестве преимущества заявляют, что ножи у них изготовлены из «спецстали» — 40Х или 65Г. Это неплохие стали, но это не инструментальные стали. Ножи из стали 40Х или 65Г не предназначены для изготовления рубильных ножей.

40Х — высокоуглеродистая легированная сталь широкого спектра применения (применяется для изготовления узлов и деталей машин).
65Г — это рессорная сталь.

Ножи на рубильной установке РУБИН изготовлены их инструментальной стали 6ХС — это действительно спецсталь, то есть сталь, предусмотренная для штампов и рубильных ножей. Применение этого материала обеспечивает на длительное время остроту заточки лезвия в условиях ударных нагрузок, которые испытывают ножи измельчителя веток.

3. Качество изготовления.

Дробильный агрегат РУБИН комплектуется ножами, изготовленными на всемирно известном предприятии ПРОМИН — ООО производственно технологический центр «ПРОМИН» (ПРОМышленный ИНструмент) из Нижнего Новгорода.

знак-отк
Клеймо ОТК.

На предприятии ПРОМИН существует очень строгий контроль за соблюдением технологического процесса изготовления изделий. Поэтому вполне обосновано это предприятие на каждый нож ставит клеймо, которое означало в эпоху СССР высочайшее качество изготовления.

ПРЕИМУЩЕСТВО II. ПОДШИПНИКОВЫЕ УЗЛЫ

Ключевым узлом, составляющим механику машины или агрегата, является подшипниковые узлы. Работоспособность узла подшипника является главным моментом обеспечения, надёжности и долговечности работы механизмов.

узел
Подшипниковый узел UCPA

В веткоизмельчителе РУБИН мы стали использовать  готовые (покупные) импортные подшипниковые узлы модели UCPA. Впервые они появились в Японии.

Очень быстро узлы распространились по всему миру благодаря ряду преимуществ:

  1. Мощный, литой из чугуна, корпус.
  2. Закреплённый в корпусе сферический подшипник, самоцентрирующийся, позволяющий незначительный перекос вала.
  3. Надёжные уплотнители.
  4. Имеется маслёнка для подачи масла.
  5. Удлинённое внутреннее опорное кольцо-втулка. Длина кольца подшипника UCPA №210 — 5см, у традиционного подшипника №210 — 2см.
  6. Наличие во внутренней втулке 2-х крепёжных винтов, предотвращающих смещение вала.

рубин-140 с ВОМ от трактора

Подшипниковые узлы на фото дробильной установки .
